Трансбордер для вагонов — оборудование для станции разгрузки вагонов терминала

Трансбордер для скоростной перестановки жд вагонов на станциях разгрузки вагонов морских экспортных терминалов

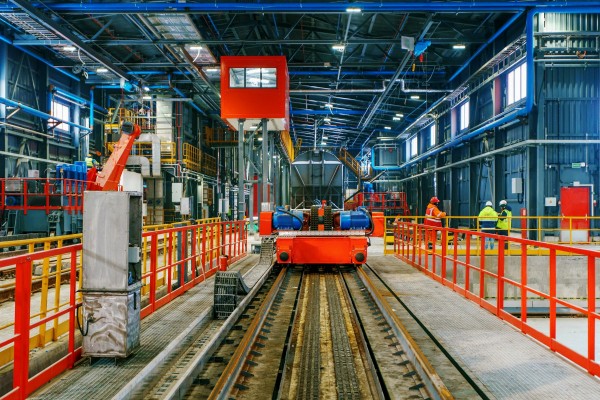

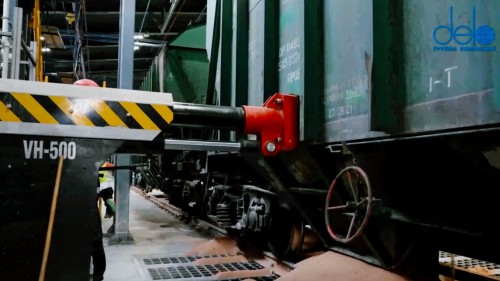

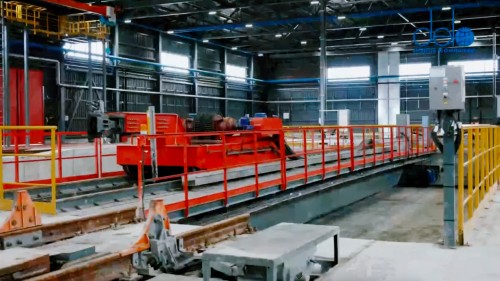

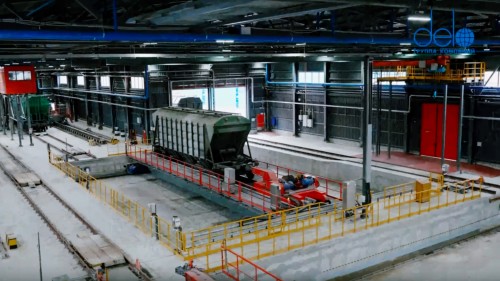

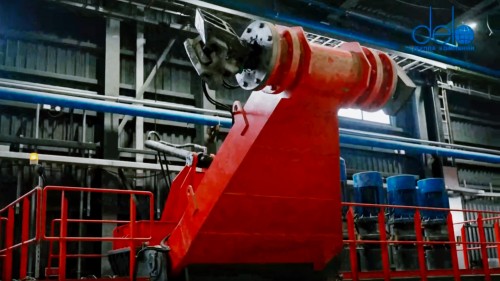

Трансбордер перестановки вагонов (railcar traverser) — это подвижная платформа на направляющих, предназначенная для горизонтальной перестановки порожних вагонов между железнодорожными путями станций разгрузки вагонов экспортных терминалов навалочных грузов. В отличие от поворотных кругов, применяемых в жд депо, трансбордер не поворачивает вагон, а перемещает его перпендикулярно рельсам с пути подачи груженых вагонов на отводной путь формирования пустых вагонов. Трансбордеры применяемые в жд депо и вагоноремонтных заводах отличаются от трансбордеров для экспортных терминалов. Трансбордер терминала является важной частью скоростной технологии разгрузки жд составов, благодаря которой перегрузочные комплексы морских терминалов навалочных грузов обеспечивают высокую скорость обработки вагонов и оптимизации логистики порта. Участок с трансбордером устанавливается в станции разгрузки вагонов СРВ сразу после участка разгрузки состава — как при использовании вагоноопрокидывателя (wagon tippler), так и при выгрузке в подрельсовые бункеры из вагонов хоппров или минераловозов (hopper unloading station). После выгрузки вагона позиционер (side arm charger) сдвигает его в зону трансбордера, подвижная платформа которого в автоматическом режиме переносит вагон на соседний путь накопления. На этом пути формируется новый состав из пустых вагонов, готовых к выходу из порта.

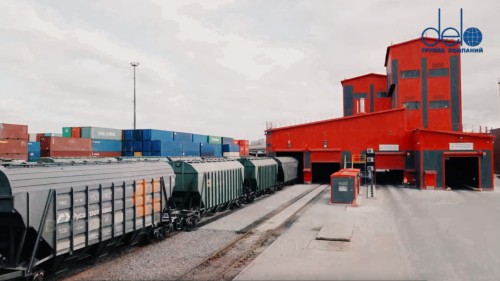

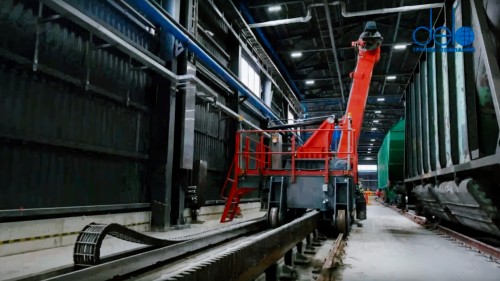

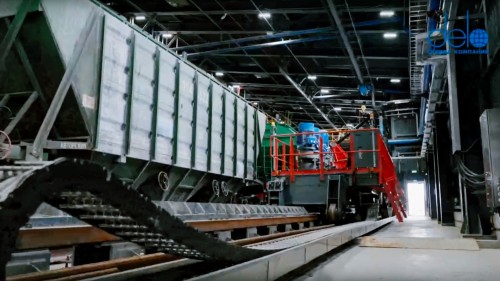

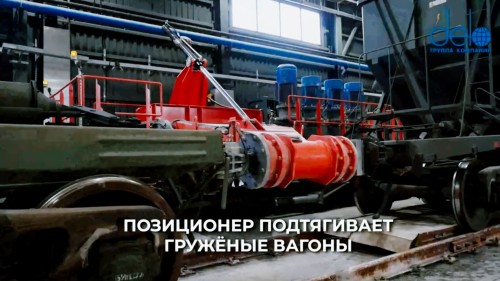

Инженерами ООО «НКТ» разработана технология и спроектировано оборудование для перегрузочного комплекса перевалки навалочных грузов с применением контейнерной схемы. Производительность системы - до 40 вагонов в час. Технология перевалки исключает напольное хранение груза навалом, предусматривает несколько этапов и разделена на технологические участки. Груз поступает в вагонах-хопперах на станцию разгрузки вагонов, с помощью позиционера вагон отцепляется от состава и устанавливается над приёмным подрельсовым бункером, куда самотёком выгружается. Конвейерный транспорт и нории подают сыпучие грузы на участок загрузки контейнеров прямо в бункеры-дозаторы, отгружающие груз в спецконтейнеры. Порожние вагоны через трансбордер переставляются на соседний путь накопления порожнего состава и отправляются обратно грузовладельцу, а груженые контейнеры – на тыловой склад порта и хранятся до накопления судовой партии. Перевалка в трюм судна осуществляется по контейнерной схеме прямо из спецконтейнеров с помощью спредеров-разгрузчиков контейнеров. Данная технология и оборудование работает с 2025г на терминале Петролеспорт (Стивидорный холдинг ДелоПортс).

Обращайтесь к нам за консультацией по выбору технологий и оборудования для перевалки и хранения насыпных грузов.

Обратиться для консультации

Ключевые особенности вагонного трансбордера НКТ

Предназначен для скоростной технологии разгрузки вагонов на терминалах, до 40 циклов выгрузки/перестановки в час
Автоматические режимы работы
Расчетные тяговые и прочностные характеристики для работы с конкретными типами вагонов и грузов
Направляющие рельсы, встроенные в фундамент, с высокой точностью позиционирования
Особенности конструкции позволяют обеспечить перестановку на пути не только параллельного расположения, но и под углом

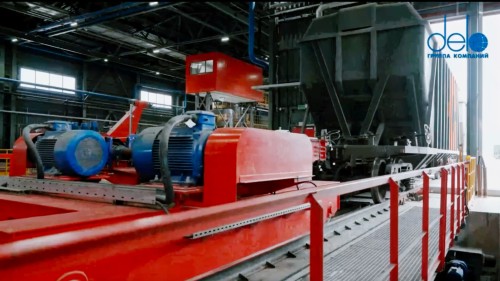

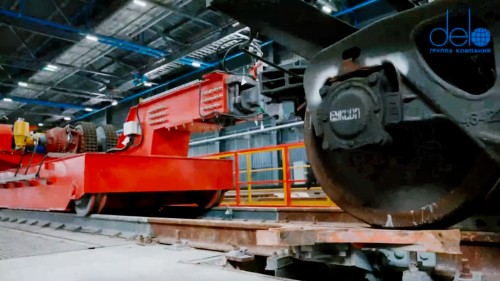

Тяговый механизм центровки вагона на подвижной платформе – маневровая тележка-толкатель с электроприводом для вытягивания вагона на платформу и выталкивания с платформы на путь
Система управления – локальная панель + интерфейс для интеграции в АСУ ТП
Надежный шинопровод и система питания
Высокий ресурс конструкции, рассчитанный на круглосуточную эксплуатацию
Зоны обслуживания, трапы по ГОСТ
Высокая защищенность устройства от воздействия на оператора

Модели и характеристики трансбордера НКТ

Вагонный трансбордер проектируется инженерами НКТ под задачи терминала

Выгоды и преимущества трансбордера НКТ

Снижение простоев и ускорение оборота вагонов:
Весь цикл от разгрузки до формирования порожнего состава происходит в одной зоне, без маневров тепловозом и без дополнительных стрелок. Это особенно важно для терминалов с высокой производительностью.
Компактность и экономия площади:
Трансбордер заменяет дорогостоящие обходные пути и сокращает требования к длине разгрузочной станции.
Надёжность при круглосуточной эксплуатации:
Прочная конструкция, рассчитанная на десятки тысяч перестановок в год, устойчива к пыли, влаге и морозу. Подходит для агрессивной среды терминалов угля, серы и удобрений.
Гибкость интеграции:
Оборудование может быть встроено в любые существующие технологические линии — совместимо с вагоноопрокидывателями, позиционерами и другим оборудованием станций разгрузки вагонов.
Снижение эксплуатационных затрат:
Автоматизация перемещения порожних вагонов исключает необходимость в маневровой технике на этапе формирования состава, снижает трудозатраты и износ подвижного состава.
Высокая степень автоматизации:
может управляться вручную или автоматически через систему управления АСУ ТП.
Удобство обслуживания:
трансбордер легко доступен со всех сторон для контроля и ремонта.
Собственная сервисная служба и склад запчастей существенно повышают качество и сроки гарантийного и сервисного обслуживания, проводимого специалистами ООО "НКТ"
Согласование брендов и систем комплектующих на этапе проектирования позволит иметь однородный склад запчастей на предприятии
Разработка, проектирование, поставка, монтаж и запуск под ключ силами одного поставщика экономят сроки реализации инвестпроекта по строительству терминала или СРВ

Обсудить проект

Помимо оборудования для перестановки вагонов, ООО «НКТ» может предложить всю линейку технологического оборудования для высокопроизводительного процесса разгрузки жд вагонов:

Система расцепления и позиционирования вагонов для разгрузки
Ротационные или наклонные вагоноопрокидыватели
Системы захвата колес вагонов для удержания/контроля наклона вагонов во время процесса разгрузки
Широкий выбор бункерного и конвейерного оборудования, питателей для последующей обработки материала
Мобильные рыхлители для разбивания смерзшихся или слипшихся комков материала
Система аспирации воздуха и пылеудаления
Система гидроподавления пыли «сухой туман» и водяные пушки
