Зерновая нория высокой производительности GSS

Высокопроизводительные зерновые нории для элеваторов и зерновых терминалов

Зерновые нории GSS Systems - высокопроизводительное оборудование для непрерывного бережного вертикального транспортирования зерна. Нории GSS рассчитаны на круглосуточную эксплуатацию (24/7) в составе крупных зерноочистительных комплексов, портовых терминалов и линейных элеваторов. В основе конструктивных и технических решений норий GSS заложены высокая производительность, энергоэффективность и бережное отношение к зерновому материалу.

Нория GSS подбирается для проектов индивидуально, конфигурация и комплектация происходит с учётом требуемой производительности, характеристик транспортируемого продукта и условий эксплуатации. При проектировании учитываются производительность и высота подъёма, свойства зерна, требования к очистке, условия монтажа и удобство обслуживания, автоматика и безопасность эксплуатации, пожелания заказчика.

Конструкция нории GSS рассчитана на высокую производительность при минимизации повреждения зерна. Геометрия зоны загрузки и разгрузки, скорость движения ленты и параметры ковшей подбираются в соответствии с характеристиками продукта и требуемой производительностью.

Корпус нории состоит из секций, соединяемых болтовыми фланцами. Точность изготовления и геометрия соединений имеют значение при монтаже и для стабильной работы ленты на большой высоте. Секционное исполнение позволяет формировать норию требуемой высоты и упрощает транспортировку и монтаж оборудования.

В зависимости от условий эксплуатации башмак может оснащаться различными системами натяжения и очистки. Для проектов, где особенно важны стабильность работы и минимальное накопление продукта, применяются решения с самоочищающимся исполнением башмака. Доступны системы контроля движения и схода ленты, а также решения для удобного доступа при очистке и техническом обслуживании.

 Обращайтесь к нам для заказа надежных норий для вашего проекта.

Обсудить поставку оборудования

Ключевые особенности норий GSS

  • Голова нории: Оснащена износостойкой футеровкой в местах наибольшего контакта с зерном, надежным мотор-редуктором и регулировочным скатом, препятствующим обратному засыпанию продукта в шахту.
  • Шахты (короба) нории: Изготавливаются в жестком квадратном или прямоугольном исполнении с точной геометрией фланцевых соединений, это помогает обеспечить правильное положение ленты при монтаже.
  • Подшипниковые узлы и мотор-редукторы известных надежных брендов, мотор-редуктор защищен от осадков
  •  Ковши нории:  пластиковые ковши повышенной износостойкости крепятся специальным болтом. Возможен выбор типа ковша при заказе.
  • Башмак нории: Имеет удобный винтовой или автоматический механизм натяжения ленты и инспекционные люки для быстрого обслуживания.
  • Механическая регулировка зазора между корпусом башмака и барабаном нории.
  • Размещение подшипниковых узлов снаружи рабочей зоны нории упрощает обслуживание и одновременно снижает их контакт с транспортируемым материалом и зерновой пылью.
  • Произведено по новейшим технологиям производственного процесса на новом элеваторном заводе
  • Легко и быстро монтируется, сокращая время и затраты на монтаж
  • Изготавливается из качественной оцинкованной стали или с порошковой окраской, шахта нории толщиной от 2 мм, башмак и голова увеличенной металлоемкости
  • Комплектуется дополнительным оборудованием при заказе - взрывоотводящими клапанами, зонами обслуживания, аварийным тормозом обратного хода, датчиками КиПа и тд
  • Лента нории 8-слойная, маслостойкая, износоустойчивая, согласовывается при заказе
  • Для проектной организации предоставляются нагрузки

Модели и характеристики норий GSS

GSS предлагает широкий ряд типоразмеров норий, позволяющий подобрать оборудование под производительность конкретной технологической линии

Получить консультацию

Конструкция зерновой нории GSS Systems

Как и все остальные нории, зерновая нория GSS состоит из головной секции, башмака нории и промежуточных секций - шахты нории. При этом инженеры GSS Systems уделяют большое внимание удобству эксплуатации, качеству исполнения и материалам, технологическим решениям и мелочам.

Голова нории: комплектуется по согласованию с заказчиком устройством сервисного прокручивания барабана, талью для подъема на высоту, площадкой обслуживания, различными типами футеровки барабана и внутренней камеры, инспекционными окнами и сервисными люками,  локальной аспирацией, взрыворазделительными панелями и тд.

Шахта нории комплектуется инспекционными окнами со скребками для очистки и сервисными люками, взрыворазделительными пластинами, применяется как оцинкованное , так и окрашенное исполнение.

Башмак нории имеет с двух сторон шиберную задвижку с ручным приводом, поднятие которого дает доступ к барабану и позволяет провести расчистку башмака лопатой. В качестве опции может применяться устройство подъема барабана для проведения зачистки и регулировки зазора между ковшами и днищем нории. Крыльчатый самозачистной барабан и регулируемые шиберы подачи материала дополняют комплекс мер по предотвращению завала нории. Для тяжелых норий применяется устройство натяжения на роликовом ходу.

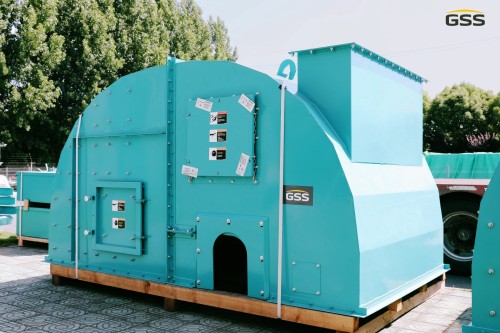

Голова нории
Шахта нории
Башмак нории

Выгоды и преимущества норий GSS Systems

  • Высокая производительность. Модельный ряд обеспечивает стабильное обслуживание технологических линий с пропускной способностью до 2 000 тонн в час.
  • Минимальный бой зерна. Особая геометрия головы и башмака нории, а также плавный сброс минимизируют трение и механические повреждения продукции при разгрузке.
  • Долговечность и защита от коррозии. Элементы корпуса выполнены из качественной толстолистовой стали с износостойким порошковым или оцинкованным покрытием, что гарантирует долгий срок службы на открытом воздухе.
  • Система самоочистки. Конструкция башмака направлена на снижение накопления остатков продукта в "мертвых зонах", предотвращая засорение нории остатками сырья и смешивание разных культур при переходе на новую партию.
  • Стабильность в работе - оборудование спроектировано и произведено с высоким уровнем надежности, что особо важно во время уборочной кампании и приёмки зерна.
  • Секционное исполнение корпуса и подготовленные фланцевые соединения позволяют выполнять сборку нории непосредственно на объекте с минимальным объёмом подгоночных работ. Точная геометрия секций помогает обеспечить вертикальность корпуса и правильное положение ленты при монтаже.
  • Экологичность и чистота. Закрытая конструкция снижает распространение зерновой пыли соответствуя экологическим стандартам и требованиям промбезопасности.
  • Заводская гарантия от завода-изготовителя и сервисное сопровождение от партнера.

Безопасность и контроль

Для эксплуатации нории в составе промышленного зернового комплекса могут применяться датчики контроля скорости и движения ленты, контроля её схода, температурного состояния подшипников и другие элементы КИП. Конструкция предусматривает инспекционные люки и панели для обслуживания, а также решения для сброса давления в случае аварийного повышения давления внутри корпуса  и другие элементы защиты от взрыва в соответствие с новым приказом Ростехнадзора №137.

Сферы применения

  • Линейные и портовые элеваторы.
  • Зерноочистительные и сушильные комплексы (ЗАВ, КЗС).
  • Комбикормовые заводы, мельницы и маслоэкстракционные предприятия.
Подробнее о заводе GSS Systems
Элеваторное оборудование GSS Systems
нория
Ковшовый элеватор GSS
Нория GSS
Привод нории
Голова нории GSS

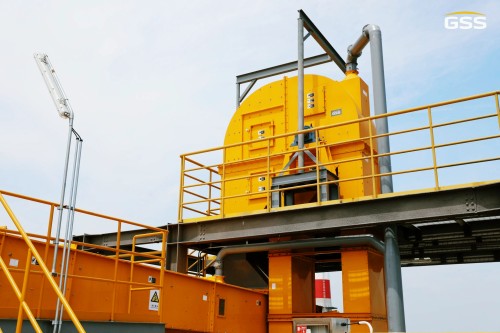

Нория GSS Systems
Головная секция нории GSS
нория

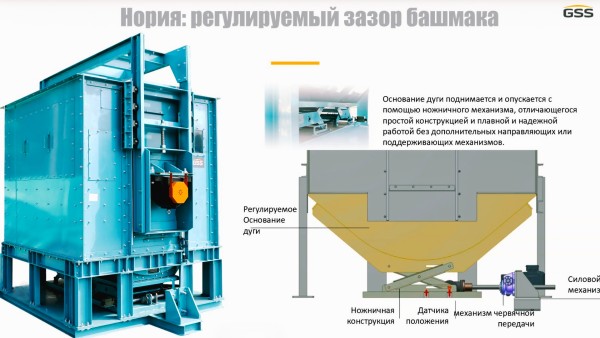

Система регулировки зазора баашмака нории GSS
Регулировка зазора нории GSS Systems

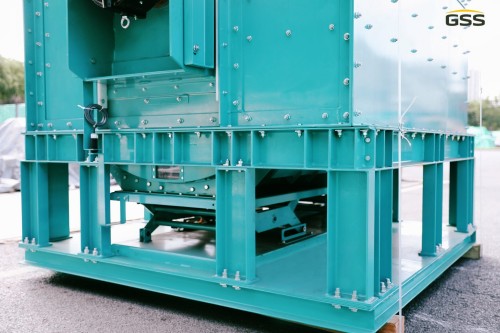

Башмак нории GSS
gss нория

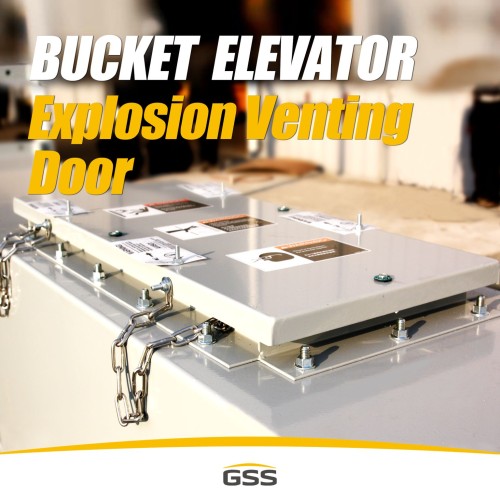

Взрывоотводящая панель нории GSS

Купить  норию GSS Systems

PEREVALKA — официальный партнёр (дилер) GSS Systems в России и Казахстане.

Мы организуем поставку зерновых норий GSS непосредственно с завода-изготовителя и сопровождаем оборудование на всех этапах проекта, от подбора конфигурации и согласования технических параметров до поставки и передачи технической документации.

Для каждого проекта мы можем определить необходимую производительность нории, высоту подъёма, конфигурацию оборудования, систему натяжения и контроля, а также согласовать её параметры с остальным транспортным оборудованием элеватора.

Поставка осуществляется от уполномоченного российского юрлица или по прямому контракту с заводом-изготовителем. Ориентировочный срок поставки - от 3 месяцев в зависимости от конфигурации и условий проекта.
