Система водяного пылеподавления - водяная пушка

Эффективное пылеподавление водяным туманом.

Система гидроподавления, также известная как водяная пушка туманообразования или по международной терминологии fog cannon / mist cannon, — это промышленное устройство для мелкодисперсионного водяного подавления пыли на предприятиях под открытым небом и технологических участках с активным пылеобразованием.

Для предотвращения пыления на предприятиях применяется комплекс мероприятий и технологических решений как активного, так и пассивного действия. На примере угольного терминала в составе комплекса будут применяться:

Системы аспирации пересыпных станций ленточных конвейеров
Системы аспираций и пылеподавления станций разгрузки вагонов и вагоноопрокидывателя
Система аспирации судопогрузочных операций
Система водяного пылеподавления складов хранения
Система водяного пылеулавливания при работе реклаймера
Уборка и полив территории спецсредствами
Ветрозащитные экраны
Мероприятия по утилизации пыли и сточных вод

Только применение всего комплекса мероприятий в рамках программы предприятия позволяет качественно решить вопрос соблюдения высоких экологических стандартов портового терминала. Важную часть комплекса мероприятий по пылеудалению занимают процессы пылеподавления (препятствия пылеобразованию) и пылеулавливания (осаждение пыли из воздушных масс). Задачи по пылеподавлению и пылеулавливанию решаются с применением систем водяного распыления.

Предотвращение пыления достигается за счет увлажнения верхнего слоя материала. Основное пыление при проведении работ подавляется водяным туманом. Системы водяного тумана относительно новое оборудование, работающее по принципу направленного распыления мощным воздушным потоком от вентилятора концентрированной воздушно-водяной дисперсии (аэрозоли) или искусственного тумана. Такие системы водяного распыления по типу каплеобразования делятся на:

роторные с применением быстровращающегося ротора-диффузора
распылительные с применением форсунок высокого давления
волновые с применением акустических волн и резонаторов.

В зависимости от формируемого размера капель различают два вида систем:

мокрый туман с размером капель 15 – 150 мкм
сухой туман с плотностью капель до 15 мкм. Сухой туман наиболее приближен в природному туману.

Оба типа мелкодисперсионного пылеподавления – и сухой туман и мокрый туман работают на физическом принципе захвата и связывания пылевых твердых частиц в загрязненном пылью воздухе, заставляя их оседать. Области применения типа туманов условно можно разделить как сухой туман применяется для удаления пыли из воздушных масс, очистке уже запыленного воздуха - пылеулавливанию. Мокрый туман эффективен для предотвращения первичного пыления и пылеподавления при интенсивном пылении во время воздействия на пылеобразующие массы, например при пересыпке. В то же время технология мокрого тумана имеет неоднородную плотность и размер капель в диапазоне 15 – 150 мкм и это свойство благоприятно сказывается на эффективности пылеподавления неоднородной по размеру пыли, способности ее смачивания и оседания, а также дальности распыления водяной пушкой. Неоднородность водно-капельного состава достигается за счет применения разных типов форсунок или настроек ротора.

В отличие от классического полива и орошения, системы гидроподавления пыли на основе туманообразования не переувлажняют груз, не размывают склад, не нарушают его физико-химические и коммерческие свойства.

Наиболее эффективно оборудование водяного пылеподавления используется:

на открытых складах угля, серы, извести и рудных концентратов
на вагоноопрокидывателях, в станциях разгрузки вагонов/автотранспорта, дробильно-сортировочных комплексах, конвейерных пересыпках, при выполнении судопогрузочных операций
при добычи полезных ископаемых открытым способом и в угольных разрезах
при перевалке и отгрузке пылящих навалочных грузов
при проведении взрывных работ и снос зданий

Особенности технологии распыления с помощью роторного диффузора.

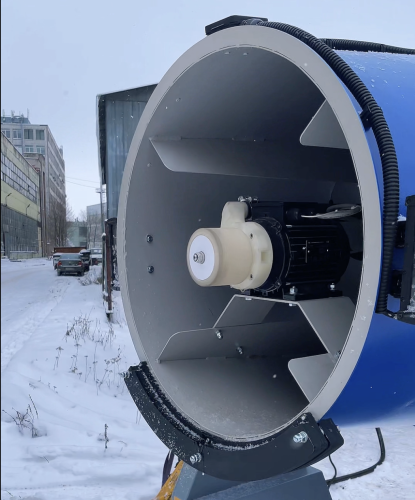

В основе работы системы генерации мокрого тумана запатентованная разработка ООО «ВЭПС», — высокоэффективный роторный распылитель VMA, получающий прямой привод от электродвигателя мощностью 3,5 кВт с регулируемой частотой вращения до 18 000 об/мин.

На корпусе двигателя установлена камера подачи воды с входным патрубком. Вода поступает во внутреннюю зону ротора через отверстия диаметром 2 мм и под действием центробежной силы выбрасывается через перфорированную боковую стенку ротора, формируя плотное облако аэрозоли.

Наименьшее проходное сечение гидросистемы — 1×1 мм, определяемое специальной перфорацией ротора, что делает распылитель устойчивым к загрязнениям и позволяет использовать воду без тонкой очистки. Даже при наличии твёрдых включений гидросистема продолжает стабильно работать, не снижая качества распыления.

Ключевая особенность роторной технологии — высокая однородность капель по размеру, что обеспечивает прогнозируемое и равномерное покрытие рабочей зоны. Размер капель можно регулировать без остановки системы, изменяя скорость вращения ротора. Это позволяет быстро адаптировать работу водяной пушки под текущие погодные и технологические условия.

Системы водяного пылеподавления требуют тщательной настройки работы, режимы и эффективности работы зависят от многих факторов - температуры воздуха, скорости и направления ветра, давления воды в гидросистеме, расхода воды, скорости воздушного потока, характеристик пыли, характеристик воздушно-водяной аэрозоли и тд. Обращайтесь за консультацией по применению систем водяного распыления для вашей задачи.

Получить консультацию

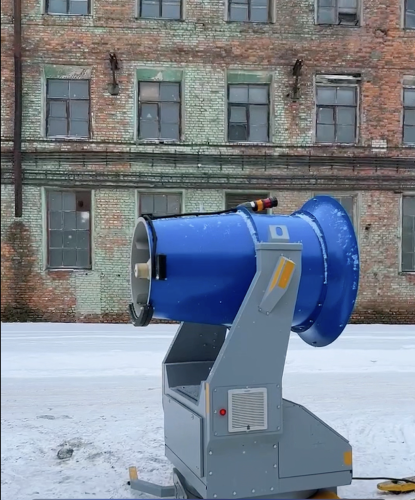

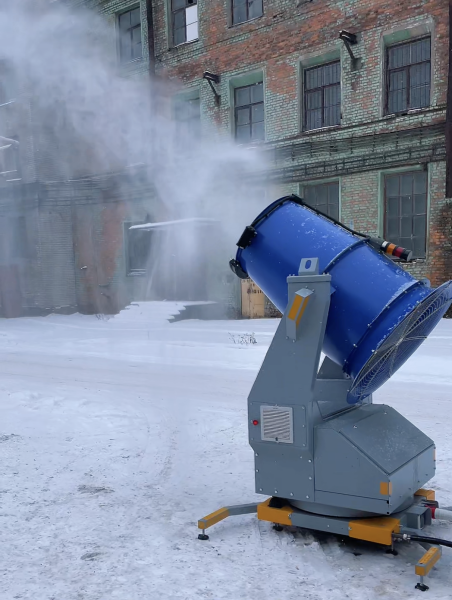

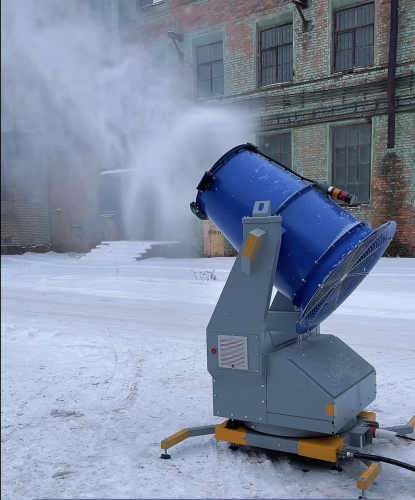

Модели и характеристики водяных пушек ВЭПС

Разработано две базовых модели водяных пушек, применяемых в системах гидроподавления пыли.

Ключевые особенности водяных пушек ВЭПС

Отсутствие форсунок
Не требует насоса высокого давления
Для работы распылителя не требуется подача воды под высоким давлением и использование мощных насосов, что делает систему более надёжной, устойчивой к повреждениям и менее требовательной в обслуживании.
Не требует тонкой очистки воды
Минимальное сечение распылителя VM — 1×1 мм, что снижает требования к водоподготовке. Оборудование реже засоряется и проще очищается, а значит, работает стабильнее и с меньшими затратами на техобслуживание
Не требует очистки распылителя
Конструкция диффузора позволяет автоматически очищаться от отложений, возникающих при работе, что уменьшает вероятность засоров и связанных с ними простоев
Распыление эмульсий
Система может эффективно работать не только с водой, но и с водными эмульсиями и ПАВ, содержащими твёрдые фракции — например, с добавками, повышающими смачиваемость пыли
Устойчивый водно-капельный состав
Диффузор создает капли заданного размера 10-100 мкм, что позволяет точно рассчитывать траекторию их движения в воздухе, добиваясь максимальной эффективности осаждения пыли
Регулировка воздушно-капельного баланса «на лету»
Размер капель и объемы воды и воздуха можно изменять в процессе работы — как вручную, так и автоматически, без необходимости остановки оборудования для повышения пылеулавливающих свойств аэрозоли.
Применение современных решений по автоматизации и управлению
Универсальные распылительные системы (пушки) VM TECH имеют высокий уровень автоматизации и способны работать в полностью автоматическом режиме как автономно, так и в составе сложных систем с централизованным управлением. Системы обладают широкими возможностями самодиагностики.
Различные варианты исполнения
Стационарное, мобильное, передвижное, в закрытых пространствах и тд
Дополнительное оборудование системы пылеподавления
Водяные баки, системы обогрева, аккамуляторы питания АСУТП, генераторы, мобильные платформы, светодиодная подсветка и освещение струи, системы фильтрации и водоподготовки, датчики, метеостанция, пульт ДУ и тд

Выгоды и преимущества

Собственная разработка ООО «ВЭПС» - система водяного распыления обеспечивает низкозатратное применение технологии водяного пылеподавления «мокрый туман», наиболее эффективного способа осаждения угольной и строительной пыли. Применение водяных пушек VM TECH высоко ценят заказчики за счет:
