Мобильный дробильно-сортировочный комплекс внутрипортовой сортировки угля

Разработка технического решения, производство/поставка и введение в эксплуатацию мобильного внутрипортового дробильно-сортировочного комплекса угля.

Назначение:

Очистка, сортировка, дополнительное дробление угля внутреннего тылового склада и перевалка товарной партии на причальный склад хранения для последующей отгрузки на океанское судно балкер.

Технические характеристики ДСК

  • Производительность: три линии по 900 т/час
  • Фракционный состав угля на входе: до 300 мм
  • Фракционный состав товарной партии: 0-50 мм

Состав оборудования комплекса

Три дробильно-сортировочных линии в составе каждой:

  • Мобильный телескопический конвейер-штабелеукладчик SUPERIOR TELESTACKER TSSA 42×150
  • Радиальный конвейер-стакер SUPERIOR Radial Stacker 48x90 PIT PORTABLE

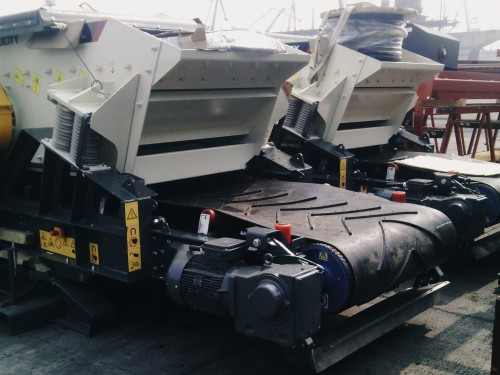

  • Мобильный бункер-питатель SUPERIOR PFH 48
  • Однодековый грохот TEREX SIMPLICITY 4′ Х 12′ - 2 шт
  • Мобильный радиальный конвейер-стакер М1509 - 2 шт
  • Мобильная гусеничная роторная дробилка GIPOREC R131C с магнитным сепаратором - 2 шт

Особенности

Комплекс формирует товарную партию угля на чистом складе непосредственно у причала отгрузки на судно. Уголь проходит очистку от металлического мусора, сортировку и дополнительное дробление. На один телескопический конвейер идет подача с двух вспомогательных линий. Поставлено оборудование высокой степени надежности производства SUPERIOR, GIPOREC, TEREX для обеспечения бесперебойной работы сортировочных линий. В процессе эксплуатации комплекса появились требования к дополнительной магнитной очистке товарного угля, решение было в доукомплектовании  линий сортировки мобильными приемными бункерами с магнитной очисткой SUPERIOR Portable Feed Hopper (PFH), которые прекрасно справились с задачей питания линий и удаления металлического контамината.

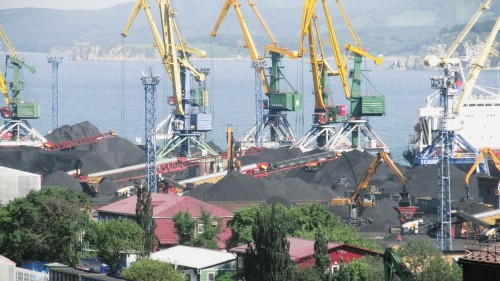

Портово-Перегрузочный Комплекс ППК-1 Восточный порт

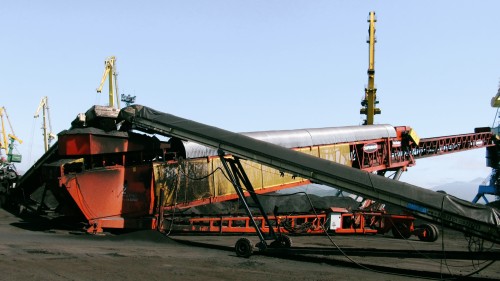

Сортировочные линии внутрипортовой перевалки угля

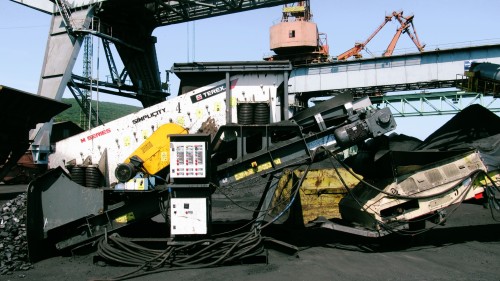

Работа грохота по сортировке товарных партий угля в порту

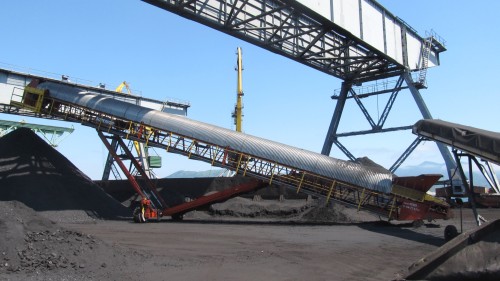

Радиальный стакер для формирования отвалов с углем нетоварной фракции

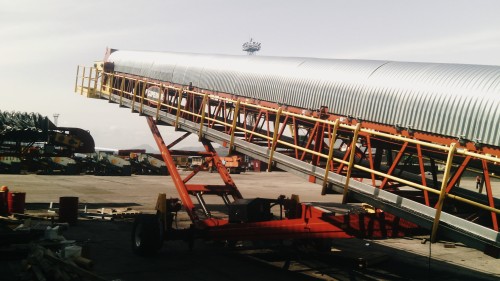

Радиальный стакер SUPERIOR RS длиной 27.5 м

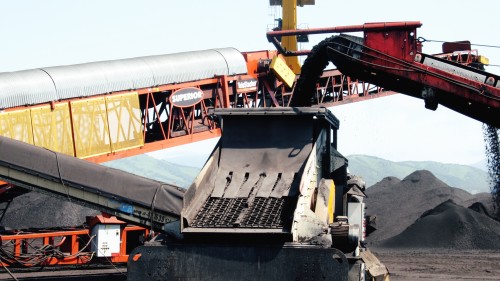

Грохот TEREX SIMPLICITY 4′ Х 12′
Грохот TEREX SIMPLICITY 4′ Х 12′

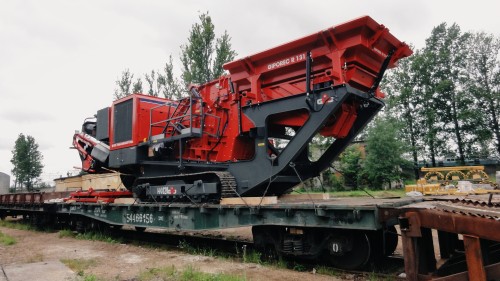

Доставка мобильной гусеничной роторной дробилки GIPOREC R131C

Заказчик:

АО Восточный порт

Направление деятельности:

Крупнейший в России специализированный  угольный терминал

Место эксплуатации:

г. Находка

Год поставки:

2015
