Мобильный дробильно-сортировочный комплекс внутрипортовой сортировки угля
Назначение:
Очистка, дополнительное дробление угля внутреннего тылового склада и перевалка товарной партии на причальный склад хранения.
Технические характеристики ДСК
- Производительность: три линии по 800 тонн/час
- Фракционный состав угля на входе: до 300 мм
- Фракционный состав товарной партии: -50 мм
- Установленная электрическая мощность одной линии: 200 кВт
Состав оборудования комплекса
С учетом одной резервной, четыре сортировочных линии в составе каждой:
- Мобильный телескопический конвейер-штабелеукладчик SUPERIOR TELESTACKER TSSA 36×190

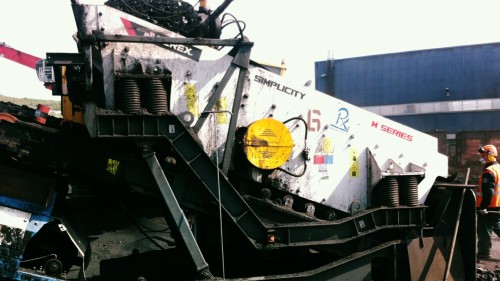

- Однодековый скальпирующий грохот TEREX SIMPLICITY 4′ Х 12′ - 2 шт

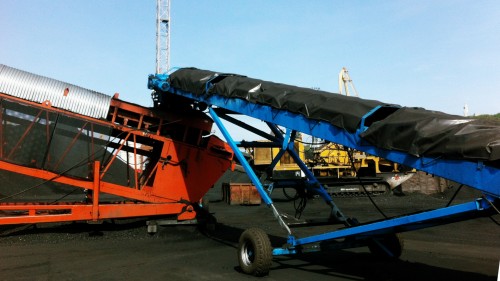

- Мобильный радиальный конвейер-стакер М1509 - 2 шт

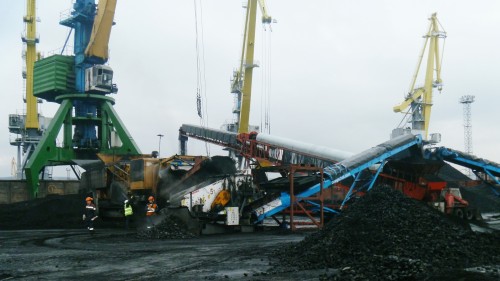

В качестве дробильного оборудования всего комплекса работает пара мобильных гусеничных роторных дробилок GIPOREC R131C с магнитным сепаратором, подача угля в дробилку осуществлено с помощью фронтальных погрузчиков.
Особенности

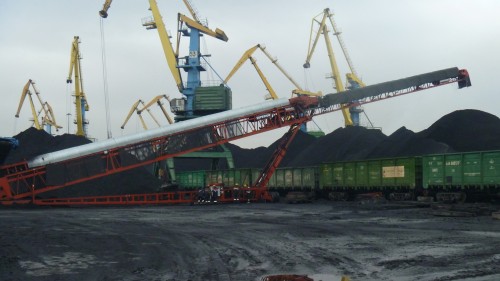

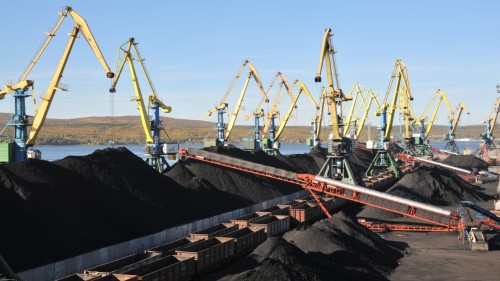

Предложена концепция мобильных компактных ДСК с магнитной очисткой непосредственно на внутренних тыловых складах порта для подготовки товарной партии. Подача отсортированного товарного угля на морской грузовой фронт осуществляется мобильным телескопическим конвейером с длиной стрелы более 58 метров, что позволяет перевалить уголь через действующие железнодорожные пути, служащие границей разделения складов хранения товарных и рядовых партий угля без дополнительной перевалки. В составе комплекса предусмотрена одна резервная линия сортировки на случай аварийного выхода из строя работающей линии.

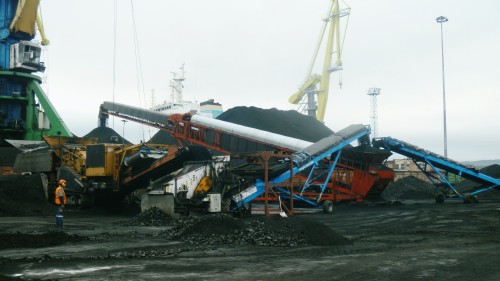

Комплекс формирует товарную партию угля на чистом складе непосредственно у причала отгрузки на судно. Уголь проходит очистку от металлического мусора, сортировку и дополнительное дробление. На один телескопический штабелеукладчик идет подача с двух вспомогательных линий.

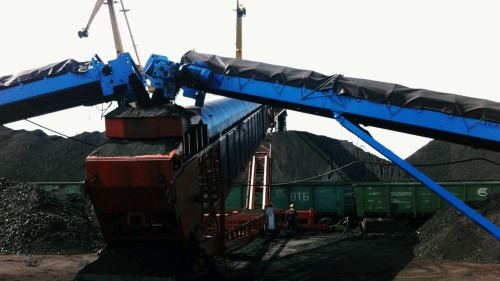

Рядовой уголь фракцией 200-300 мм подается на роторную гусеничную дробилку GipoRex R130C, где измельчается до -50 мм. Далее материал проходит через скальпирующий грохот SIMPLICITY с размером ячейки установленного сита 60 мм, который отсеивает мусор и недробленую породу. Затем материал фракции -50 мм подается на радиальный конвейер M1510, после чего попадает в бункер телескопического конвейера TELESTACKER, с которого готовый уголь 0-50 мм поступает на товарный склад для дальнейшей отгрузки на судно.
Поставлено оборудование высокой степени надежности производства SUPERIOR, GIPOREC, TEREX для обеспечения бесперебойной работы сортировочных линий.
Заказчик:
АО Мурманский морской торговый порт
Направление деятельности:
Крупнейший порт в Арктике
Место эксплуатации:
г. Мурманск
Год поставки:
2017
